Медицинское оборудование / Налобная ТВ-камера



Предназначена для работы в составе налобной системы освещения (возможна также установка на ЛБВО). Камера обеспечивает получение высококачественного цветного ТВ-изображения операционной зоны, не создавая помех хирургу. Конструктивно система состоит из камерной головки и блока обработки видеосигнала, закреплённых на оголовье и соединённых кабелем с блоком управления. Сверхминиатюрная и легкая камерная головка показывает операционное поле "глазами хирурга". Это достигается расположением камерной головки на оси зрения и дает возможность фиксировать все моменты операции, даже в глубоких полостях, что практически недостижимо при любой другой установке камеры.

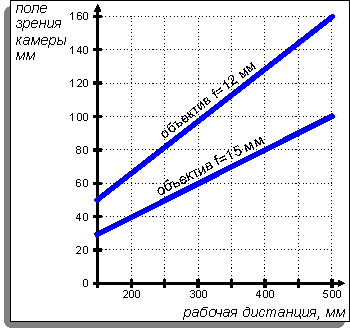

Для получения оптимального масштаба изображения на экране монитора при различных размерах операционного поля видеокамера может комплектоваться объективами с различными фокусными расстояниями. Если камера используется совместно с бинокулярной лупой (работает на фиксированном расстоянии до объекта), рекомендуется использовать объектив с фокусным расстоянием 15 мм. При этом поле зрения камеры примерно соответствует полю зрения лупы. Если камера используется без лупы, то лучше работать с объективом с фокусом 12 мм. При этом поле зрения и глубина резкости камеры будут больше.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ







Видеофрагменты операций: Кардиохирургия







Нейрохирургия







Технические характеристики
ТВ-система CCIR, 625, 50, PAL
Разрешающая способность 470 ТВЛ
Отношение сигнал/шум 45 дБ
Минимальная освещенность 0,5 лк
ПЗС-матрица 1/3"
Цветовая темпеpатуpа источника света 2800 – 6500° К
Габаритные размеры:
камерной головки Ø 16 × 30 мм
блока обработки видеосигнала 70 × 50 × 26 мм
аппаратного блока 190 × 195 × 70 мм
Масса:
камеpной головки 20 г
блока обработки видеосигнала 80 г
аппаратного блока 1,0 кг
Длина кабеля камерной головки 3,5 м
